Plataforma de perfuração de túnel totalmente hidráulica

Especificação da plataforma de perfuração XZKD

Ámbito de aplicação

A perfuradora de núcleo de túnel totalmente hidráulica é adequada para perfuração de exploração em túneis de minas e também pode ser usada para perfuração de núcleo de terra, ferrovia, túnel, conservação de água, pesquisa de engenharia de construção e outras indústrias. Suas especificações técnicas perfeitas e desempenho confiável lhe trarão alta eficiência e benefícios.

Características principais

1. Conduzido por uma bomba de óleo elétrica, o motor funciona, e o cilindro de óleo entrega sem qualquer puxar torre;
2. Os sistemas rotativos, de alimentação, puxando e de fixação da broca utilizam a transmissão hidráulica, garantindo uma operação suave;
3. Velocidade de perfuração rápida, capaz de perfurar em qualquer inclinação e posição, com forte adaptabilidade.
4. Os trilhos de guia em forma de V são adotados, garantindo um bom posicionamento do fuso.
5. Fácil de operar, desmontar e transportar.

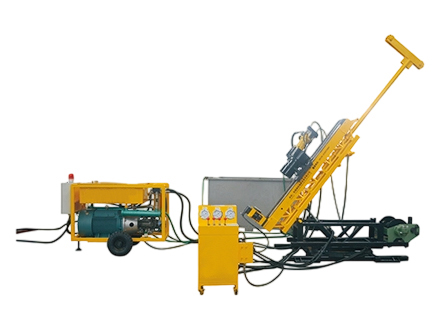

※ A broca de túnel totalmente hidráulica é composta principalmente de um veículo elétrico, um corpo principal, um console de operação, um dispositivo rotativo, um suporte de haste de broca, uma bomba de lama e outros componentes.
* As principais especificações do produto da empresa incluem: XZKD95-1, XZKD95-2 e XZKD95-3 perfuradoras de túnel totalmente hidráulicas.

Principais componentes da broca do núcleo do túnel totalmente hidráulica

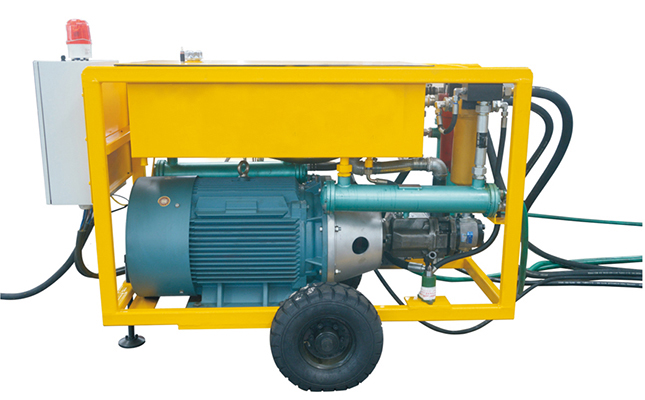

Carro elétrico
A unidade de potência é montada em um pequeno carrinho com rodas, facilitando a fácil deslocação. Durante a instalação, também pode ser posicionado a uma certa distância da máquina principal.
O veículo elétrico está equipado com um motor de alta potência, uma bomba dupla (a bomba principal fornece o dispositivo rotativo e a bomba auxiliar fornece o cilindro de alimentação), um filtro de óleo, um refrigerador de óleo, uma bomba de enchimento manual de óleo, uma caixa de controle elétrico, etc. Corpo principal

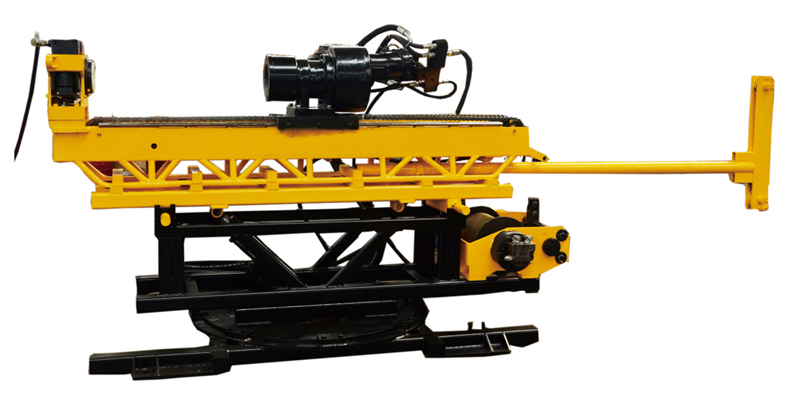

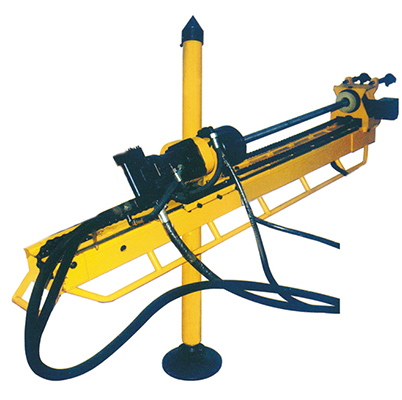

A máquina principal é composta principalmente de componentes como o quadro da cama, dispositivo rotativo, suporte da haste de perfuração, coluna e cilindro hidráulico. É projetado para ser facilmente desmontado e instalado. Devido à adoção de uma coluna, a perfuração em vários ângulos dentro de uma faixa de 0°-360° pode ser alcançada dentro do túnel. Mesa do console

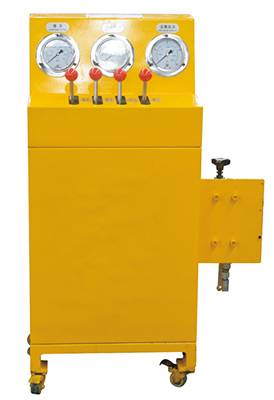

O console de operação é projetado para ser simples e fácil de operar. Os trabalhadores só precisam lidar com a haste de perfuração e operar a alça de controle para realizar todas as tarefas de perfuração. Ele pode alcançar alimentação automática, com a força de alimentação e velocidade de alimentação controlável conforme desejado. Ele pode controlar o movimento sincrónico do mandrilho e do agarrador da haste de perfuração, permitindo a montagem e desmontagem convenientes da haste de perfuração sem a necessidade de uma chave. O painel mostra a pressão do sistema, a força de alimentação e a pressão da água de lavagem, melhorando muito a eficiência da perfuração. Dispositivo rotativo

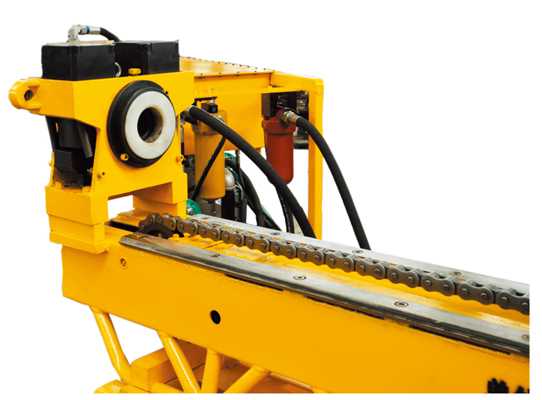

Cada modelo de plataforma de perfuração é equipado com seu próprio dispositivo rotativo, com o diâmetro interno do eixo principal sendo 60mm, 75mm e 95mm. Ao substituir as pinças no mandrilho, o mandrilho pode agarrar hastes de perfuração de diferentes diâmetros. O motor hidráulico permite a mudança de velocidade sem passos do eixo principal e, substituindo a caixa de engrenagens por um par de engrenagens 1:2,5, é possível alcançar perfuração de alta velocidade e alto binário. Agarrador de tubo de perfuração
A ação das mandíbulas do agarrador da haste de perfuração é sincronizada com a do chuck, com fixação mecânica e liberação hidráulica. Sua característica é que mesmo quando o motor principal inesperadamente pára de girar, a haste de perfuração ainda pode ser firmemente apertada, garantindo a segurança da perfuração para cima. Cabeço hidráulico de corda

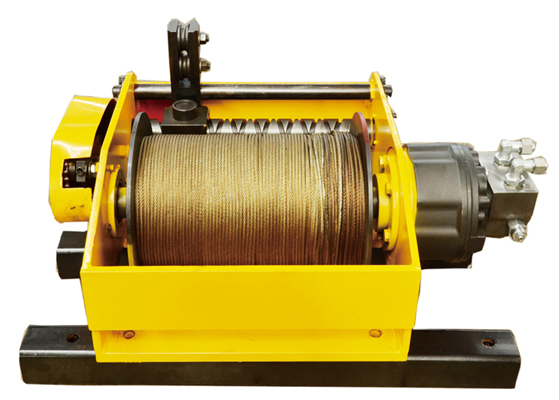

O guinche hidráulico de corda, equipado com motor hidráulico, tambor, guia de corda, corda de arame de aço, etc., possui uma estrutura simples, fácil instalação e operação, baixo ruído, peso leve e desgaste mecânico mínimo. É adequado para prospecção geológica, coring e outras aplicações, com uma ampla gama de usos.
